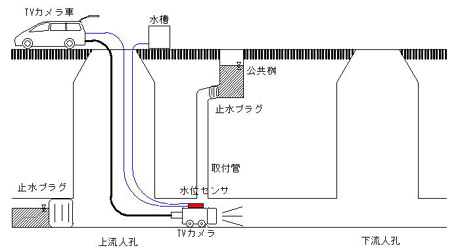

水位センサにタンクから水を引いたチューブとディジタルスケーリングメータからのケーブルを取り付け、自走式TVカメラに積載します。タンクから水位センサへ水を引くことで、水位センサには高さの変化に応じた水圧がかかります。水圧の変化はディジタルスケーリングメータで読むことができ、その数値と自走式TVカメラの距離を同期させることで不陸を測定することができます。

測定した不陸の数値データとグラフを作成します。測定の結果は、Excel形式のデータ表にして提出することができます。

• このシステムは管径φ250～800mmに対応しています。
• 管路の起伏が激しく下流人孔から屈折している場合に有効です。
• その他、条件によっては測定が不可能な場合があります。
